钛白粉是水性涂料的重要组成部分，更是提供人们需要装饰颜色的重要颜料，遮盖被涂底层，改善涂膜的性能，提高涂膜的机械强度和防腐性能，减少涂膜的透气性和透水性，在涂料的功能化中起到关键性的作用。
钛白粉的电阻率
根据双电层的理论，负荷粉体微粒双电层将会受到体系中阴离子或者阴离子集团的压缩，从而导致体系的ξ电位下降，进而导致整个体系的分散稳定性大幅度降低。因为钛白粉在进行无机表面处理和有机处理的过程实际上就是一个引入其他元素、改进产品性能的过程，如果合理，则整个产品的性能能够得到巨大的改进和显著的提高;如果不合理将会使其成为有害的杂质，使产品的性能减低或者无法应用。由于各个生产厂家的处理工艺和储备技术不尽一致，因此其粉体的阴离子Cl-等和阳离子K+、Na+等都有很大的差别，从而造成了产品应用性能的千差万别。但是，钛白粉的电阻率并非越高越好，过高的电阻率没有实际意义反而增加了钛白粉生产的经济成本，而且也与当今的国家政策和节能降耗不相符合。钛白粉的电阻率同时反映出了在一定程度上的钛白粉中的杂质情况。
钛白粉的pH值
钛白粉的pH值直接影响到其在水性涂料中的应用性能。从道理上讲钛白粉粉体的pH值应该在中性附近，但是由于生产工艺的不同，煅烧条件、包膜状态、化学组成等诸多因素的影响，造成了钛白粉的pH值偏离中性。钛白粉的pH值直接影响到涂料生产的稳定性问题，因此稳定的钛白粉粉体将对涂料生产企业有着十分重要的意义。另外钛白粉的pH值偏酸性还容易造成涂料生产过程的固化和干燥的速度变慢，分散性变差，严重的会使涂料结底胶化等。
钛白粉的水分
由于钛白粉颜料的表面自由能特别高，所以颜料表面吸水是必然的。由于水分的存在，从而影响颜料在涂料生产过程中的研磨分散性，所以控制适当的颜料水分。防止在涂料生产过程中的返粗和絮凝效果显著。随着水分的增加，在剪切分散的过程中需要较大的动能，不易剪切分散均匀。不同水分含量的钛白粉测定其分散度，如表1所示。
表1 水分对分散度的影响
不同水分含量的钛白粉对分散度有较大的影响，由此可以看出钛白粉的水分直接影响到水性涂料的分散性和生产成本，如果分散性太差，在涂料生产过程中需要较大的动力，还需延长剪切时间。
钛白粉的遮盖力
遮盖力不仅取决于对光的散射能力，而且也取决于对光的吸收能力，还取决于钛白颜料与基料的折光指数之差。折光指数越大，遮盖力越大;粒度越小，遮盖力越高，但是，当粒度小于可见光波长一半时，遮盖力反而降低。遮盖力还与钛白粉的粒度有着直接的关系，一般而言，在高颜料体积浓度的涂料体系里面，粒度较大的钛白颜料遮盖力较高;在低颜料体积浓度的涂料体系里面，粒度较小的钛白颜料遮盖力较高。由于钛白粉的颜料性能而影响遮盖力的主要因素是钛白粉的折射率和媒介物的折射率，钛白粉的粒度和粒度分布，以及钛白粉分散以后的分散性等。按照不同的颜料体积浓度，制备羟乙基纤维素体系的水性涂料，体系组成为纤维素-水-分散剂-消泡剂-润湿剂-钛白粉。测定其遮盖力，数据如表2所示。
表2 颜料体积浓度与遮盖力的关系
钛白粉的着色强度
钛白粉的着色强度是严格测定钛白粉在涂料中散射光效率的一种方法。着色力是将钛白粉与蓝色与黑色原料混合，然后检测体系对绿光的反射率。只要钛白粉不发生絮凝作用，着色力与覆盖能力是相互平行的。着色力更加强调的是钛白粉颜料对光的反射率，而不应该过分地考虑和注重钛白粉的色调。反射率与钛白粉的粒径有着密切的关系，粒径较小的钛白粉反射光带有蓝光。把钛白粉放入醇酸树脂体系，加入分散剂，加入氧化铁红测定冲淡色的反射率，如图1所示，随着波长的增加，其反射率逐渐下降。

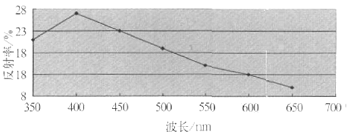

图1 波长-反射率关系曲线
钛白粉在水性涂料中的保光和耐粉化性
涂料粉化的实质是由于涂膜表面的有机树脂基料经受了外界因素的诱导和激发，主要指受阳光、潮气、温度变化和环境污染后出现了光化学降解，有机树脂降解涂膜表面变为无光泽和粗糙所致。用钛白粉调制颜料体积浓度在30%的三聚氰胺醇酸磁漆，测定不同温度下的光泽度，如图2所示。

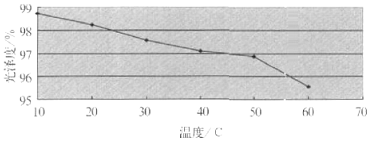

图2 温度-光泽度关系曲线
钛白粉自身的絮凝
由于钛白粉表面自由能的因素，钛白粉粒子在流体中生成松块状的凝聚物，这种块状物在中度剪切力的作用下容易打开，若是剪切不够彻底，容易造成涂料遮盖力和着色力的下降，光泽暗淡，亮度更差。将两种不同粒径大小的钛白粉R1和R2分别以同样的条件制备长油醇酸树脂涂料以比较分散时间与光泽度的关系，如图3所示。采用的钛白粉的质量分数为60%，体系为醇酸树脂-分散剂-钛白粉。由图3可以看出，在条件一致的情况下，粒径较小的R1在同等的分散时间下，自身的絮凝较差，容易分散打开，光泽度更高。

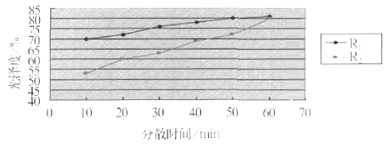

图3 分散时间-光泽度关系曲线
钛白粉在水性涂料中的应用和水性涂料的设计过程中，选择合适的钛白粉品种进行设计水性涂料配方设计。根据涂料的不同应用范围，选择适宜的钛白粉产品，选择合适的等级最为重要。如果钛白粉的品种选择得当，既能够提高产品的性能，又能够降低水性涂料的生产成本。因此，根据用户和社会发展设计涂料配方，选择钛白粉极为重要。
