晶种在水解过程中可以加快水解速度、缩短水解周期、提高水解率、控制水合二氧化钛原级粒子的大小、直接影响产品的消色力、遮盖力等颜料性能。

　　由于晶种是以规则的结晶中心的形式加入到钛液中，用它来正确诱导钛液的水解，因此晶种的质量(活性)和加入的数量(结晶中心的多少)对钛液的水解过程有很大的影响。

　　晶种加入量的多少，直接决定了溶液中的结晶中心数量的多少。一般情况下晶种加量多、水解速度加快，水解率也高(图4)，例如在浓钛液中加入1%的晶种，通过常压水解3h,水解率即可达到90%以上，而在同样条件下，不加晶种其水解率只有30%~40%，但晶种加量超过2%时，水解率提高就不明显。

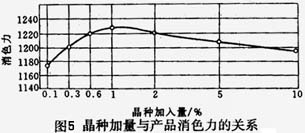

　　但晶种加入量过少(以TiO2计，低于0.6%)，因其结晶中心数量太少，在钛液加热水解时会自身形成一些不规则的结晶中心，造成粒子大注不均匀，而降低产品的消色力(着色力)，严重时还会出现牛奶状的偏酸浆液，使过滤、水洗十分困难，从图5中还可以看出，晶种加量超过2%，着色力就有下降的趋势。

　　通过晶种加量的多少，可以调节水解后水合二氧化钛原级粒子的大小，这是工业生产中控制产品粒径大小，调整产品品种的主要手段之一。在讨论晶种加量对水解粒子大小的影响时，要分清指的是原级粒子，还是絮凝粒子。从结晶学原理来讲，晶种加量多，结晶中心的数量也多，水合二氧化钛的一次原级粒子较细，由于细粒子的表面自由能较大，容易絮凝成大颗粒而沉降下来，在煅烧时也容易烧结在一起。一般情况下晶种加量多，水解时生成的一次粒子较细，产品的消色力高，带有蓝色底相，同时二次絮凝粒子大，水洗时好过滤，煅烧时易烧结，粒子较硬。

本文链接地址： http://www.tio2cn.com/2015/zyz_0818/763.html
