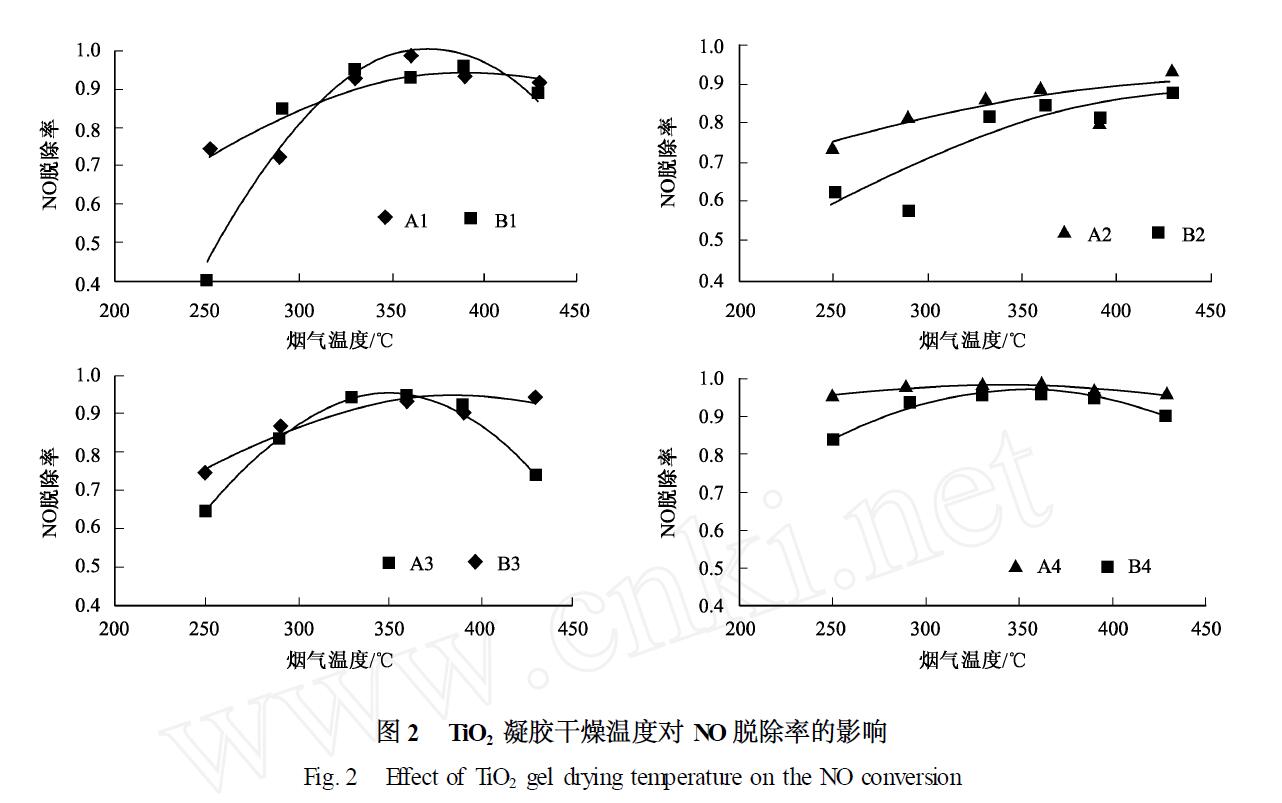

在模拟烟气流量为150 mLPmin ,φ(O2 ) 为5 % ,n (NO) ∶n (NH3 ) = 1∶1 ,ρ(NO) 为211 mgPm3 ,空速为12 786 h - 1 的条件下,分别考察了TiO2 凝胶干燥温度为105和145 ℃时制得的催化剂对NO 的脱除情况,结果如图2 所示.图2 表明,在相同的TiO2 凝胶煅烧温度下,当反应温度为330～390 ℃时,TiO2 凝胶干燥温度较低(105 ℃) 时制得的催化剂具有更好的NO 脱除效果,NO 脱除率最高可达9813 %.

　　XRD 分析结果表明,较低的干燥温度有利于锐钛矿相的生成,同时在较低的温度下干燥时,凝胶的结构受到的影响较小,导致干燥产物的孔隙结构保持较好,进而影响到煅烧产物的孔隙结构,这些因素使在较低的干燥温度下得到的催化剂的NO 脱除性能优于在较高的干燥温度得到的催化剂.

本文链接地址： http://www.tio2cn.com/2016/zyz_0604/866.html
